1. 什么是無框力矩電機？

   無框電機不同于傳統的永磁電機，它只有轉子和定子2個部件。

無框電機不再受制于電機殼體外框的束縛，利用機器的自身軸承支撐轉子，將電機無縫內置于機器設計中。

無框電機給予機械設計工程師更靈活的結構設計權限，讓機械設計更靈活！

2.一種典型的無框力矩電機的機械結構

此機器結構中，紅色部分為定子，藍色部分為轉子，黃色為機器的自身軸承所形成的軸線O1O2。

將無框力矩電機的轉子粘接在機器的高速轉軸上，這樣，軸線O1O2即支撐了無框力矩電機的轉子，又支撐了機器本身的高速運動；

如此一來，此機器的機械設計會非常小巧緊湊。

3. 我司生產的無框力矩電機的技術優勢。

4. 無框力矩電機型號命名規則。

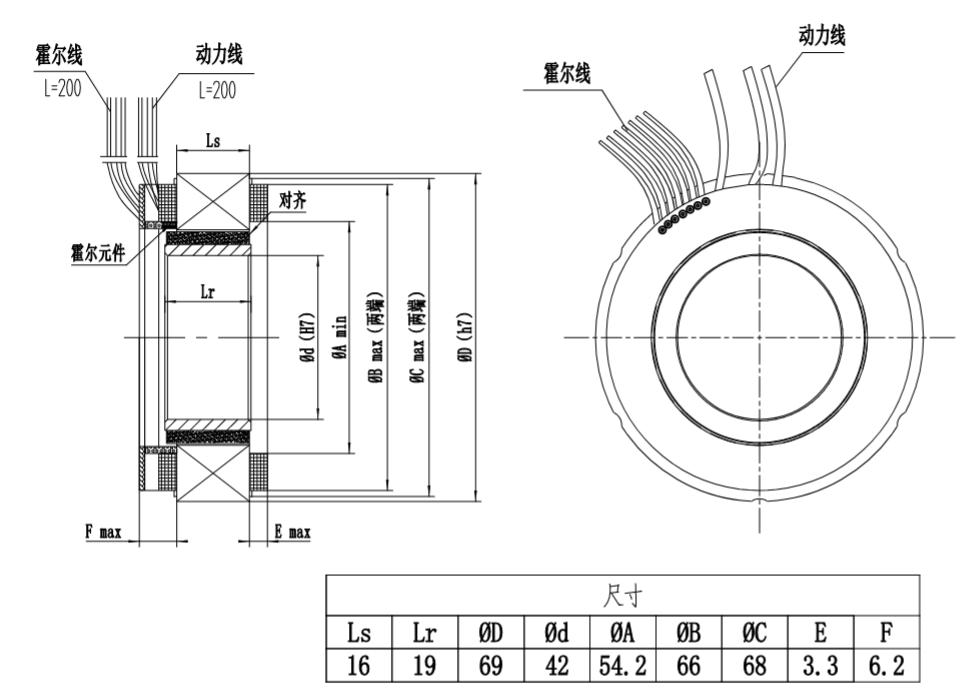

5. 定子外徑69mm無框力矩電機圖紙。

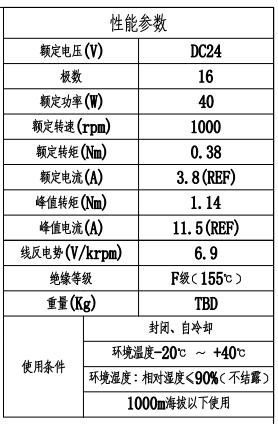

6. 定子外徑69mm無框力矩電機技術參數。

■扭矩和定子疊厚LS或者定子外徑ΦD正相關（需要的扭矩大，那么疊厚長或者定子外徑大）；

■轉速和輸入電壓或者繞組參數正相關（轉速和電磁方案有關）；

我司專業定制生產無框力矩電機。電壓、扭矩、轉速、外徑和高度均可定制。

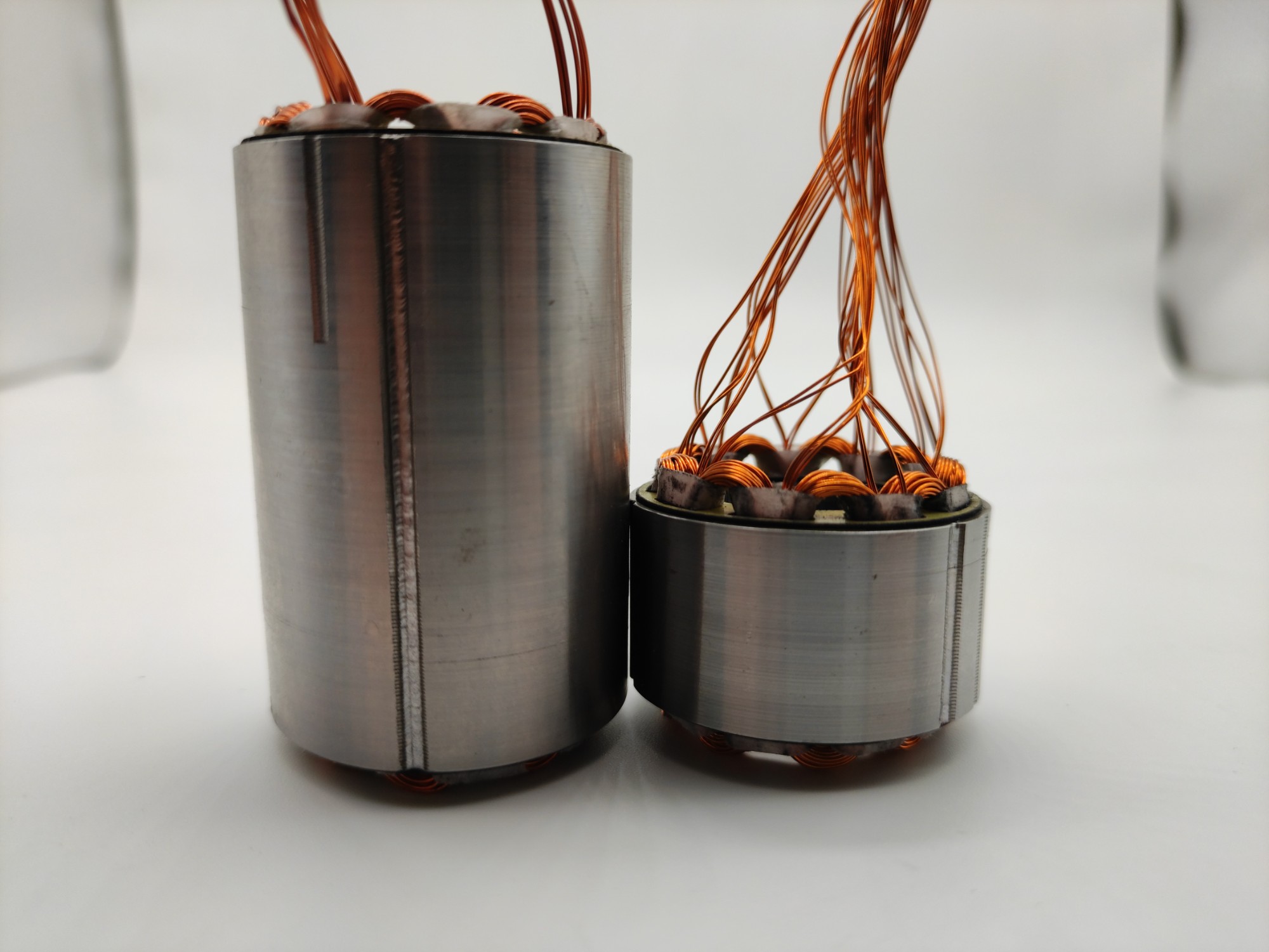

細長型、超薄型、大中孔型都可生產。電壓DC12V-300V，AC220V，功率10kw，扭矩60Nm?？杉踊魻柗答?、溫度傳感器。

如您在無框力矩電機選型上需要幫助，我司提供無框力矩電機技術參數的計算！幫您快速確認扭矩、轉速和外徑、高度。
