什么是無框力矩電機？

1. 無框力矩電機的工作原理？

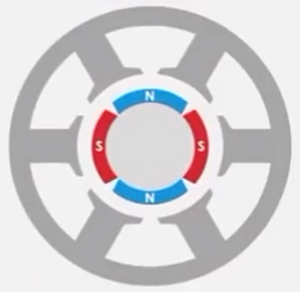

無框力矩電機，是一種以輸出扭矩為衡量指標的無框架式永磁電機。它的基本操作就像傳統的永磁電機一樣。無框力矩電機由驅動器供電，驅動器控制U/V/W三相電形成電磁場，永磁體的轉子在此磁場的作用下轉動。

無框力矩電機可以通過霍爾元件做為反饋信號，也可以通過另外加裝的編碼器信號做為反饋，

驅動器根據反饋值與目標值進行比較，調整轉子轉動的角度，達到伺服控制的目的。

2.無框力矩電機的結構？

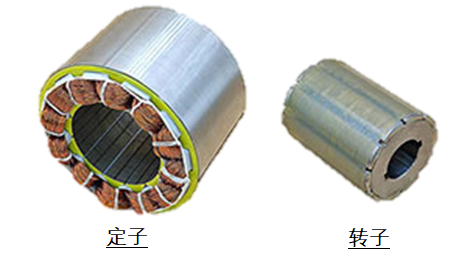

無框力矩電機不同于傳統的永磁電機，它沒有機殼（也稱為“框架”），只有轉子和定子2個部件。

無框力矩電機的出現，讓機器結構設計不再受制于電機殼體的束縛，利用機器的自身軸承支撐轉子，將電機無縫內置于機器設計中。

無框力矩電機給予機械設計工程師更靈活的結構設計權限，讓機械設計更靈活！

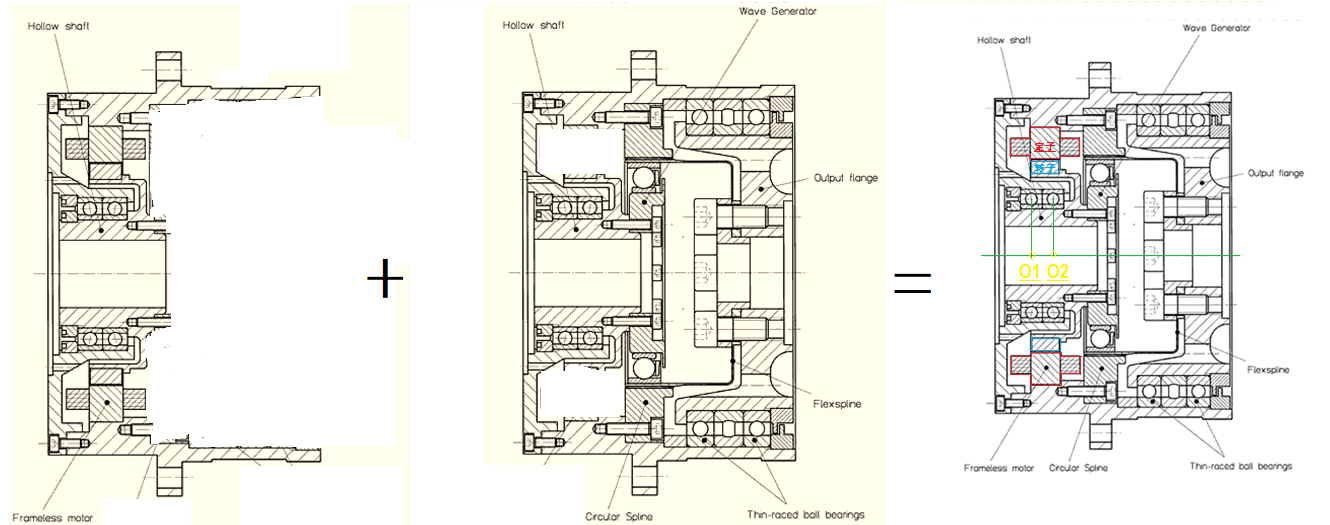

3.一種典型的無框力矩電機結構安裝圖例：

此機器結構中，紅色部分為定子，藍色部分為轉子，黃色為機器的自身軸承所形成的軸線O1O2。

將無框力矩電機的轉子粘接在機器的高速轉軸上，這樣，軸線O1O2即支撐了無框力矩電機的轉子，又支撐了機器本身的高速運動；

如此一來，此機器的機械設計會非常小巧緊湊。

4.無框力矩電機的優點

無框力矩電機作為動力源，具有與傳統伺服電機相同的用途，但在某些應用中具有明顯的優勢。

■極高的剛度：無框力矩電機可以做為直驅動力源，它不需要皮帶和皮帶輪，絲桿或齒輪箱，就能直驅負載。

■效率高：由于無框力矩電機直接集成到機器的結構中，降低了風摩損失，因此效率高。

■靜音：由于無框力矩電機直接集成到機器的結構中，改變了傳動方式（甚至不用減速機），帶來了明顯的靜音效果。

■穩定性高、低維護性：由于無框力矩電機直接集成到機器的結構中，減少了所用的零件，因此機器更易穩定工作。

5.無框力矩電機和普通伺服電機的區別？

無框力矩電機和普通伺服電機一樣，都屬于永磁同步電機，由驅動器供電，驅動器控制U/V/W三相電形成電磁場，永磁體的轉子在此磁場的作用下轉動。

但是，無框力矩電機更偏向以輸出扭距為衡量指標,而普通伺服電機更偏向以輸出功率為評價指標。

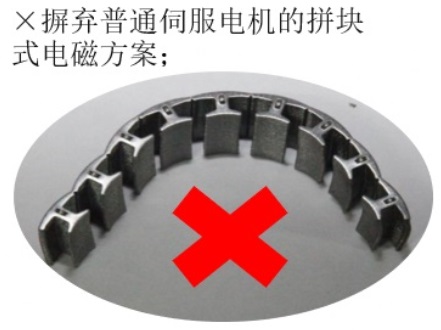

■我司生產的無框力矩電機采用整體式?jīng)_片疊壓組成，摒棄了普通伺服電機的拼塊式電磁方案。電機定子外徑精車加工，圓度和圓柱度精度高，安裝方便，齒槽轉矩更低。

6.無框力矩電機怎么選型？

■扭矩和定子疊厚LS或者定子外徑ΦD正相關（需要的扭矩大，那么疊厚長或者定子外徑大）；

■轉速和輸入電壓或者繞組參數正相關（轉速和電磁方案有關）；

如您在無框力矩電機選型上需要幫助，我司提供無框力矩電機技術參數的可行性評估計算！幫您快速確認扭矩、轉速和外徑、高度。

7.無框力矩電機為什么要定制？

由上可知，無框力矩電機是需要一體化設計并集成到機器內部的，這樣，就需要根據具體的機械設計尺寸來確定無框力矩電機的外形尺寸和扭矩/轉速性能。

所以需要定制無框力矩電機。

但是，由于定制電機需要極其專業化的電磁設計經驗和工藝生產經驗，絕大部分電機廠不提供電機定制。

8.無框力矩電機哪些參數可以定制？

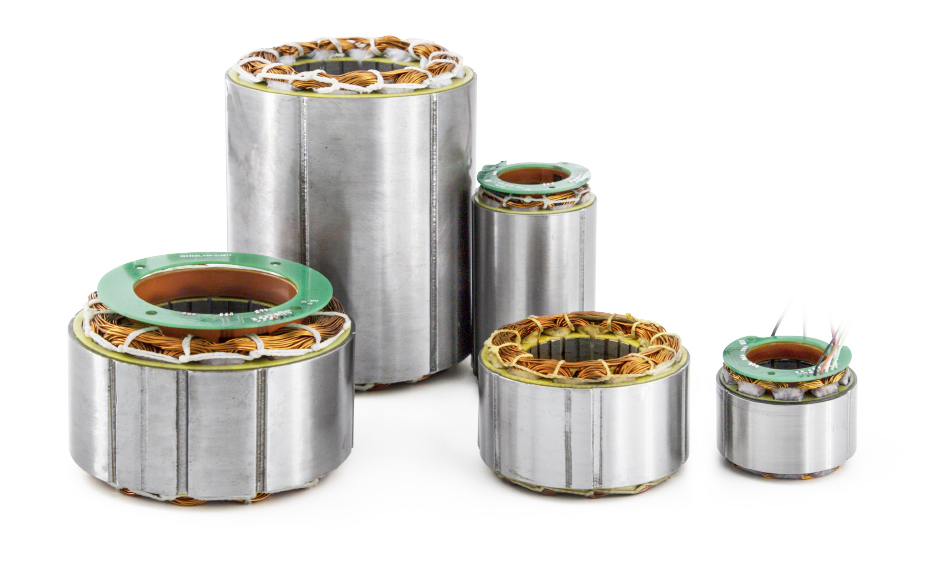

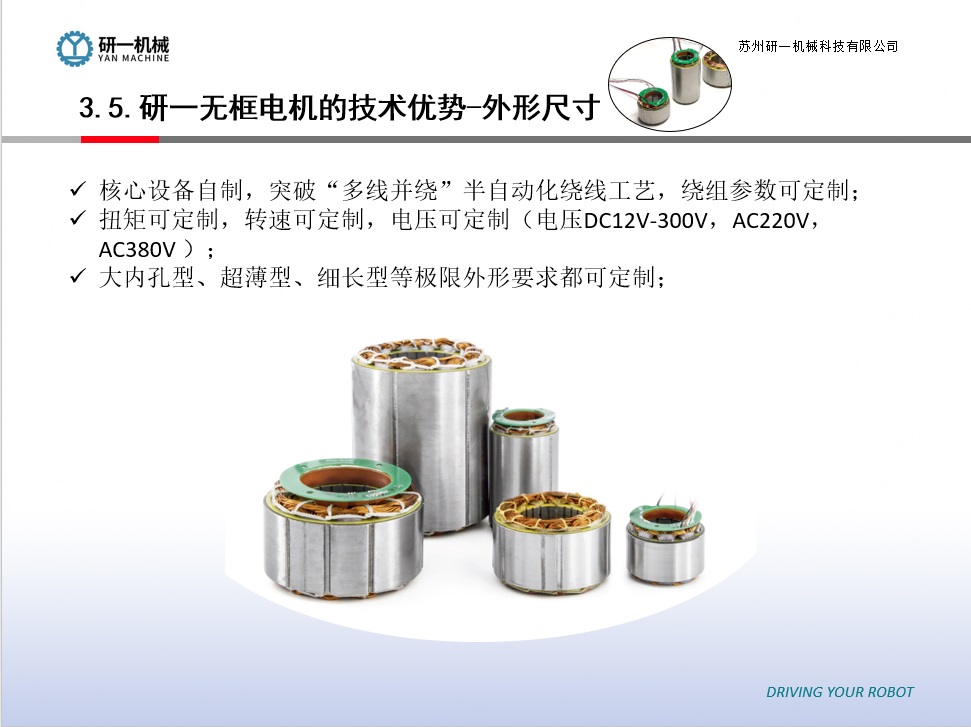

我司依靠自研的“多線并繞”半自動化繞線機，專業定制生產無框力矩電機。電壓、扭矩、轉速、外徑和高度均可定制。

細長型、超薄型、大中孔型都可生產。電壓DC12V-300V，AC220V，功率10kw，扭矩60Nm?？杉踊魻柗答仭囟葌鞲衅?。

我司無框力矩直驅電機定制，2臺起訂，不收取模具費。

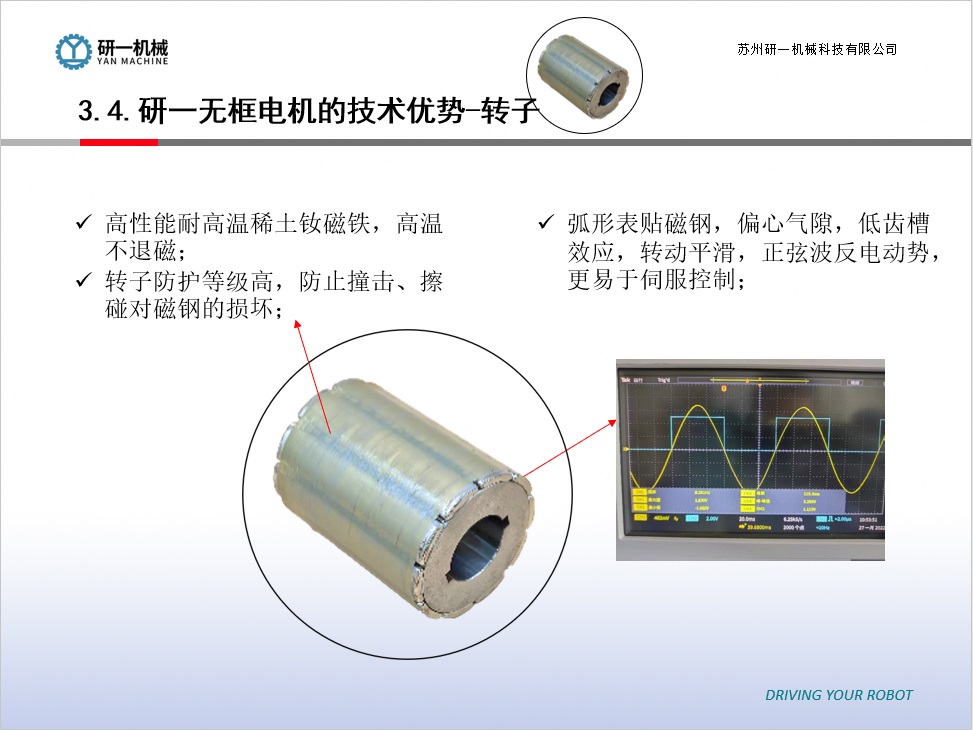

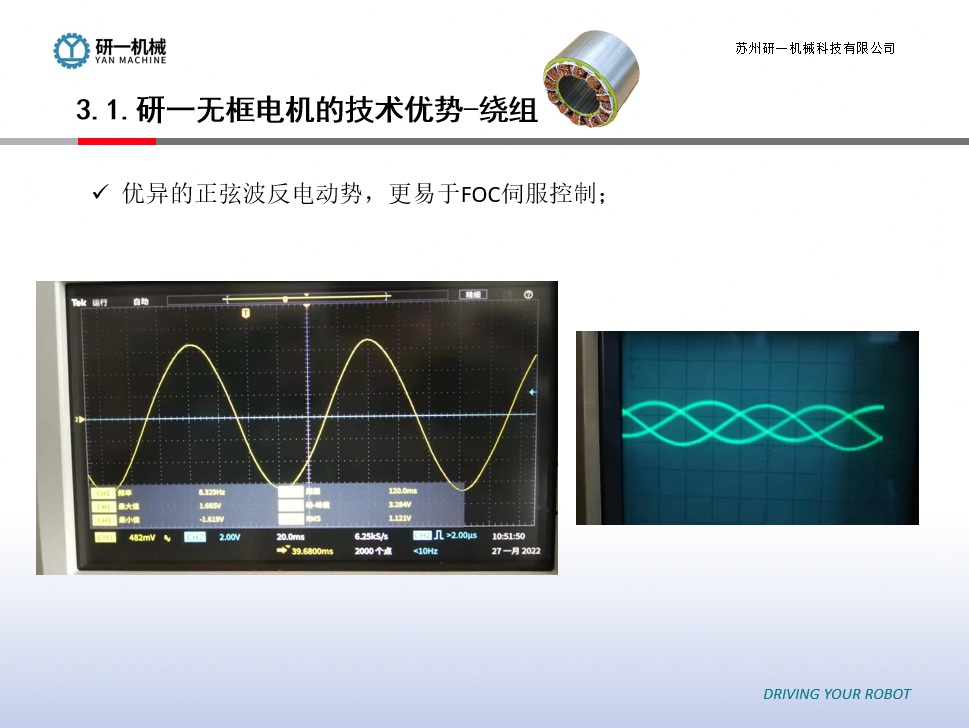

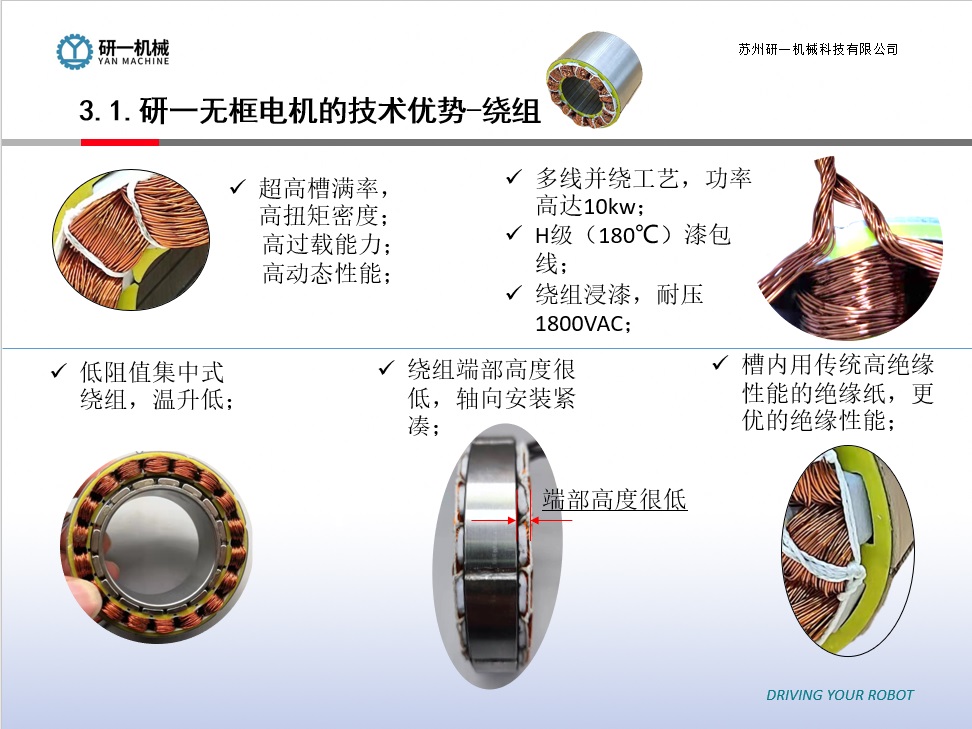

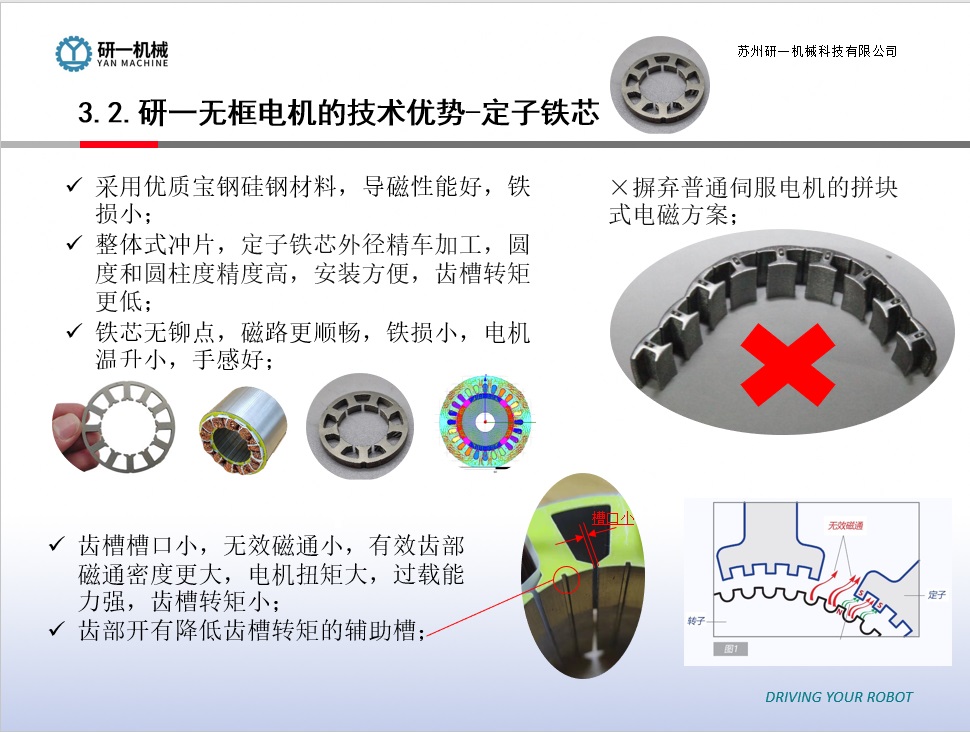

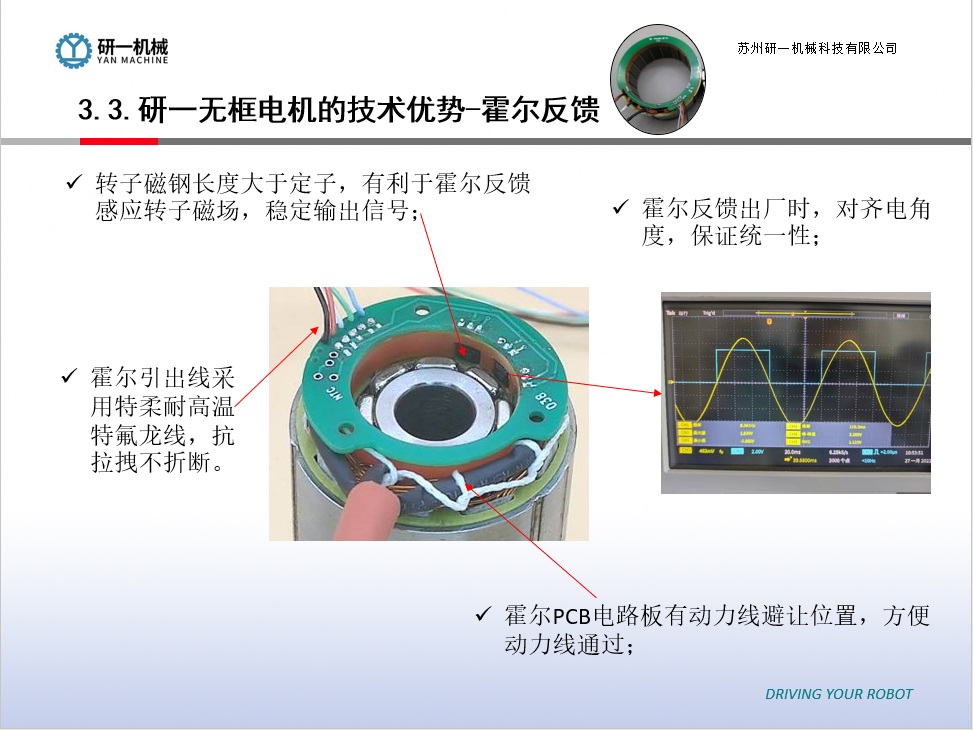

9. 我司生產的無框力矩電機的技術優勢。

10.無框力矩電機標準品快速選型表：

詳細產品鏈接：http://china-hdjj.com/framelss-motor-kits.html

如您在無框力矩電機選型上需要幫助，我司提供無框力矩電機技術參數的可行性評估計算！幫您快速確認扭矩、轉速和外徑、高度。

注：我司有直接原尺寸替換國外品牌電機的圖紙，如有需要可聯系索??！

-------------------------------------------------------------------------------------------------------------------------------------------------

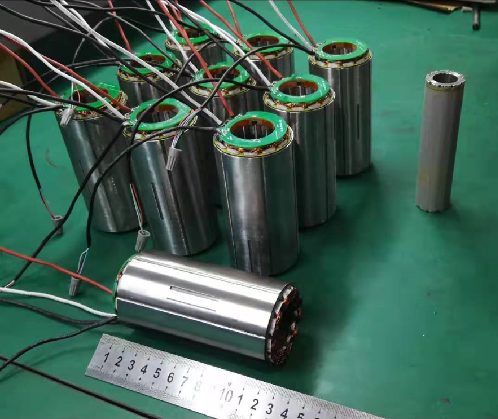

某知名水下推進器制造商向我司定制的大扭矩款無框力矩電機

某大型醫療設備客戶向我司定制的大功率款無框力矩電機
