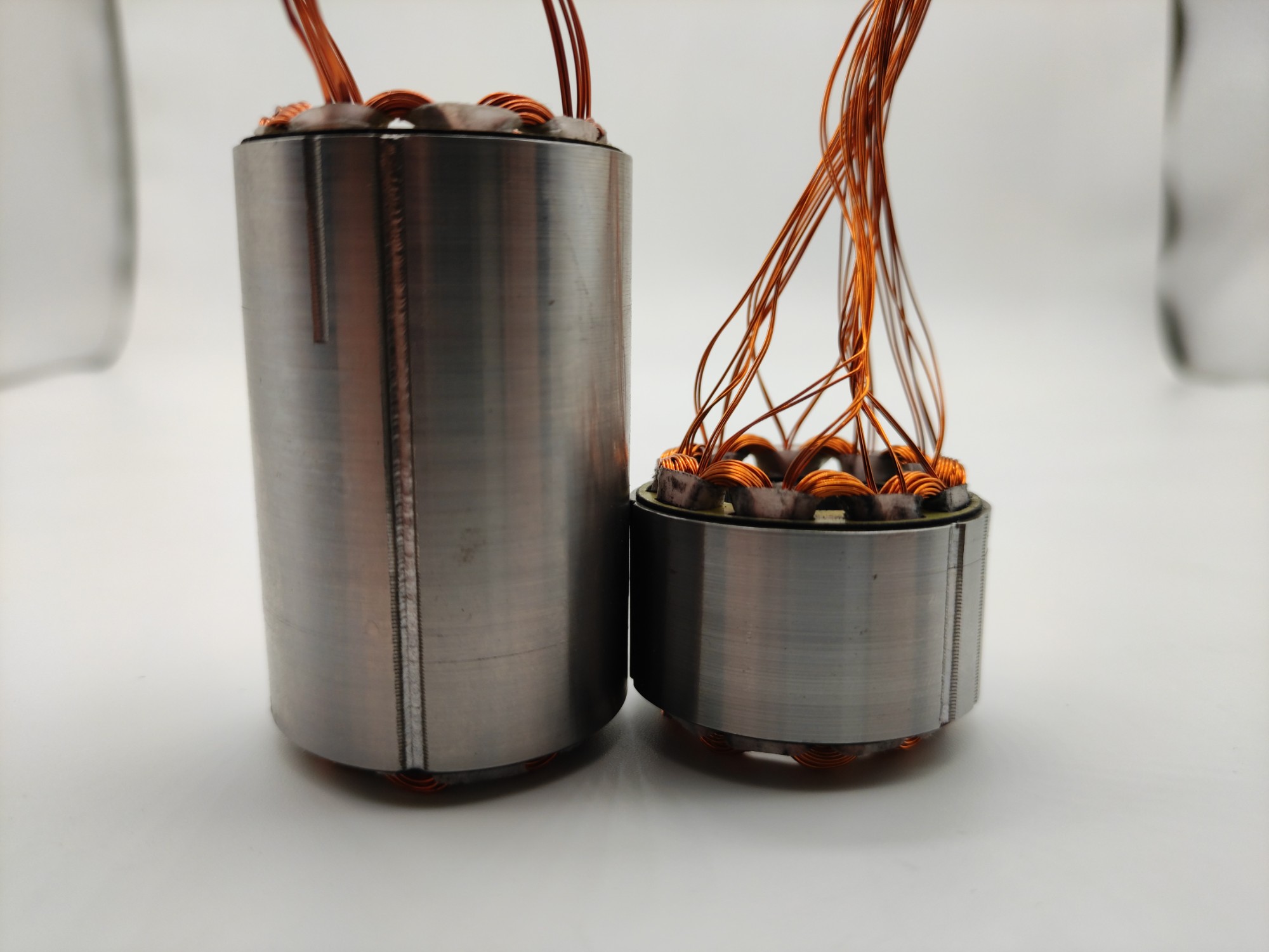

無框力矩電機-Φ60

●定子外徑：Φ60(h7)mm
●轉子內孔：Φ22(H7)mm，可定制。
●定子外徑精車加工，圓度和圓柱度精度高；
●疊厚：可定制。
●電壓：DC12/24/48，可定制。

郵箱

1. 什么是無框力矩電機？

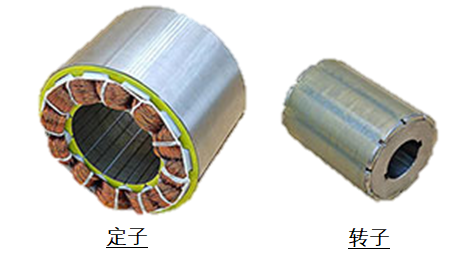

無框電機不同于傳統的永磁電機，它只有轉子和定子2個部件。


無框電機不再受制于電機殼體外框的束縛，利用機器的自身軸承支撐轉子，將電機無縫內置于機器設計中。

無框電機給予機械設計工程師更靈活的結構設計權限，讓機械設計更靈活！

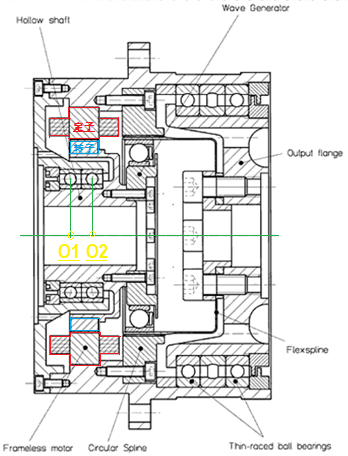

2.一種典型的無框力矩電機的機械結構


此機器結構中，紅色部分為定子，藍色部分為轉子，黃色為機器的自身軸承所形成的軸線O1O2。

將無框力矩電機的轉子粘接在機器的高速轉軸上，這樣，軸線O1O2即支撐了無框力矩電機的轉子，又支撐了機器本身的高速運動；

如此一來，此機器的機械設計會非常小巧緊湊。

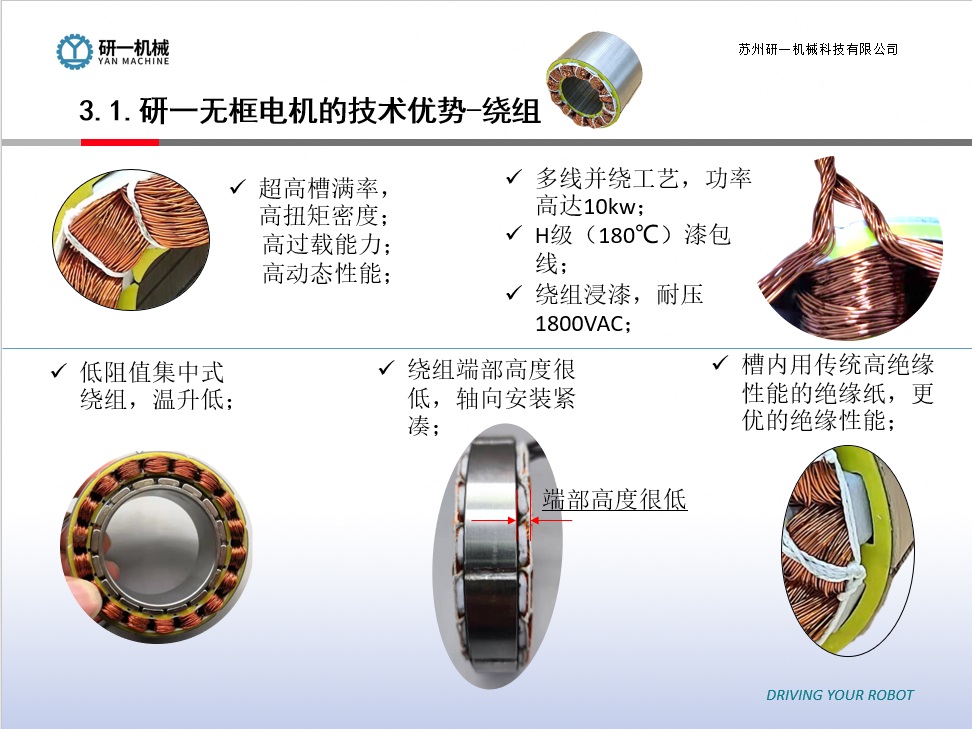

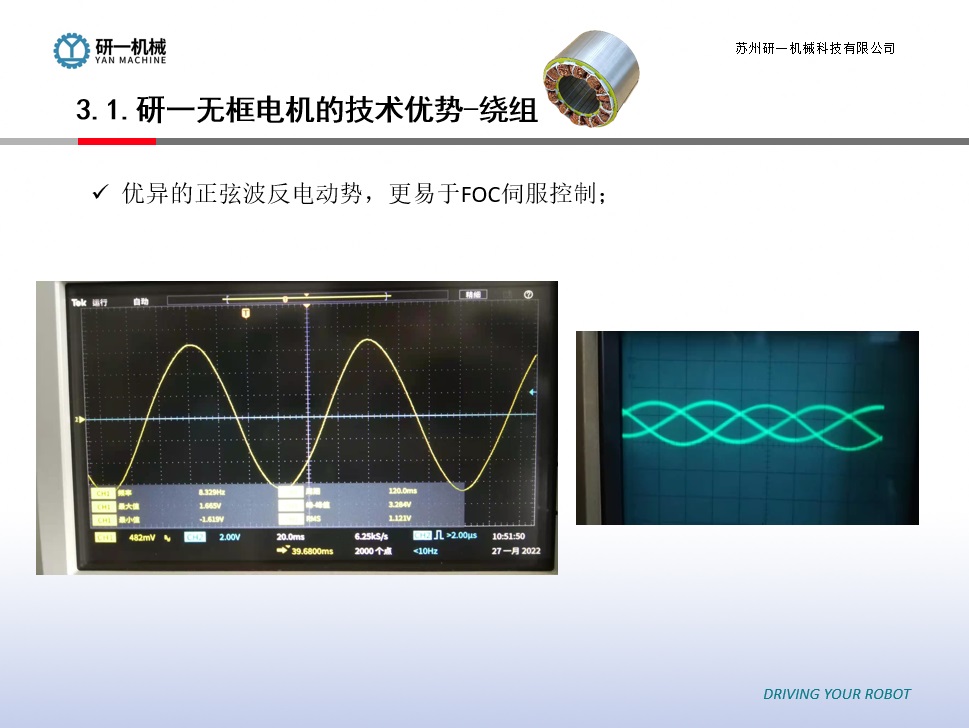

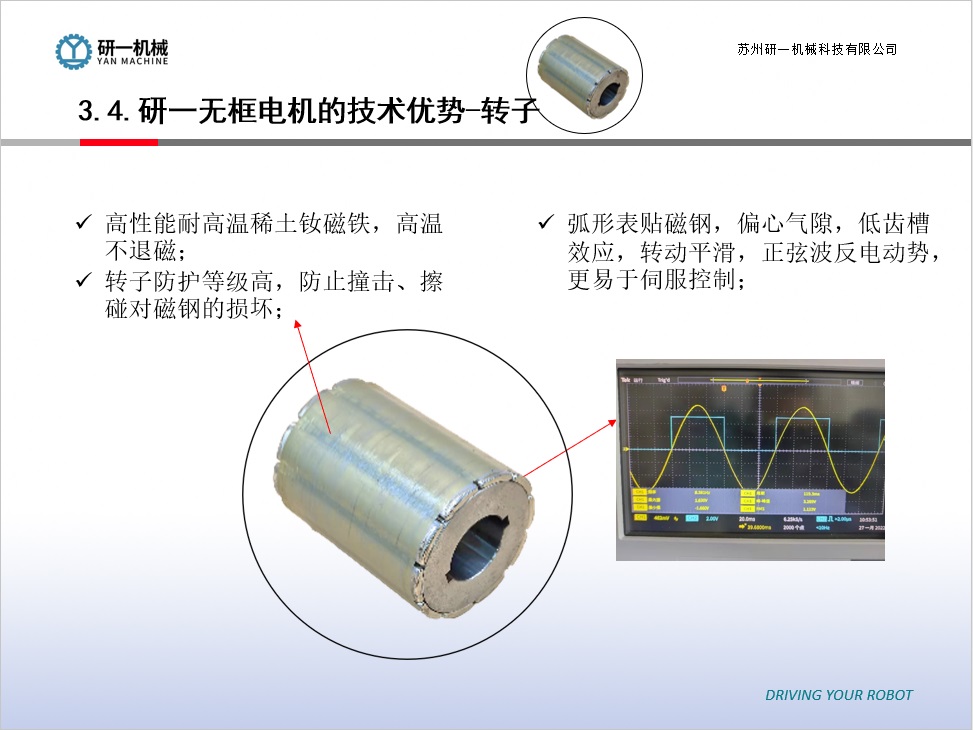

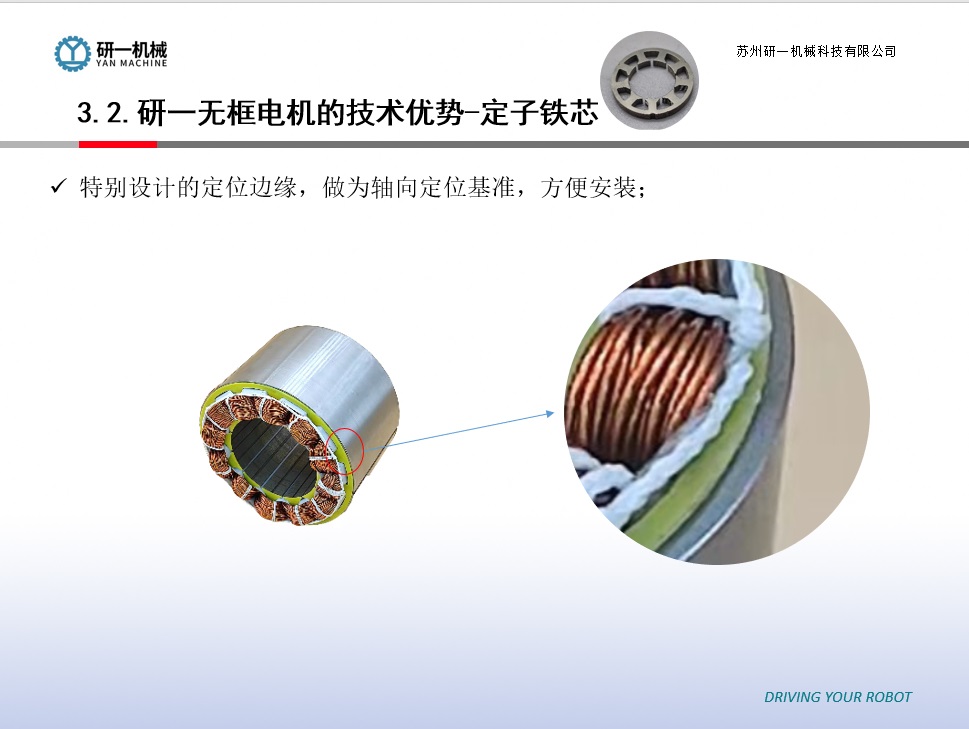

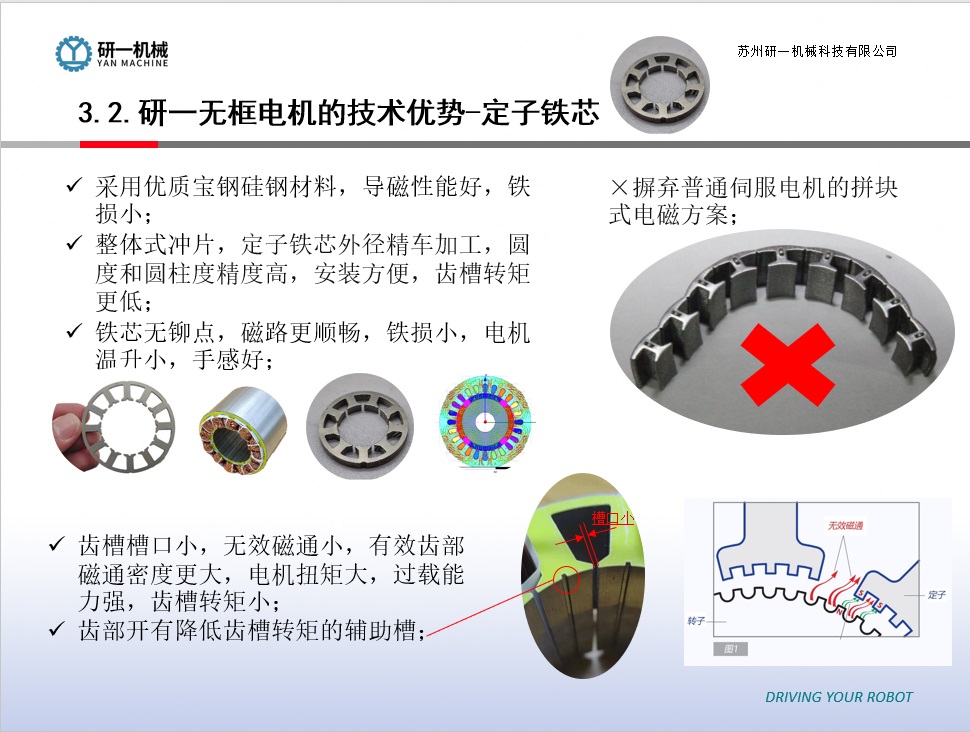

3. 我司生產的無框力矩電機的技術優勢。

4. 無框力矩電機型號命名規則。

Y	FL	S	T	060	-	52	30	-	48	-	S222
1	2	3	4	5		6	7		8		9

1	公司名稱首字母：研一機械
2	無框力矩電機系列 (frameless servo motor kits)
3	換向原件
	S：有霍爾元件
	N：無霍爾元件（型號中省略不寫）
4	溫度傳感器
	T：有溫度傳感器
	N：無溫度傳感器（型號中省略不寫）
5	定子外徑尺寸（按四舍五入原則）
	060：定子外徑φ60mm
	072：定子外徑φ72.4mm
	185：定子外徑φ184.5mm
6	額定轉矩×100 （Nm）
7	額定轉速÷100 （rpm）
8	電壓等級（如驅動器為交流輸入折算至直流母線電壓）
	12：DC12V
	24：DC24V
	48：DC48V
9	S(特殊要求)+客戶代碼

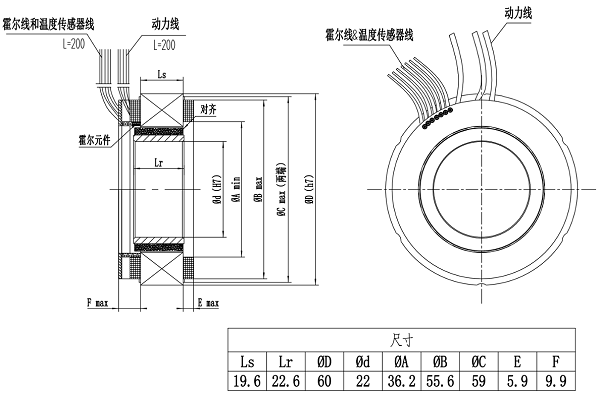

5. 定子外徑60mm無框力矩電機圖紙。

●電機動力線：

3條引線，每條最小長度 200mm

U相- 紅色、V相- 白色、W相- 黑色
●霍爾傳感器（選配）：

5條引線，每條最小長度 200mm，0.1mm²，TEFLON 涂層
Vcc- 紅色、GND- 黑色、HA輸出- 藍色、HB輸出- 綠色、HC輸出- 白色
●溫度傳感器（選配）：

2條引線，每條最小長度 200mm，0.1mm²，TEFLON 涂層

正極- 橙色、負極- 黃色

n 低齒槽效應

n 可選配霍爾傳感器或者溫度傳感器

n 定子疊層厚度、繞組參數（額定電壓、扭矩和轉速）、轉子內孔、電機引線長度等接受非標定制

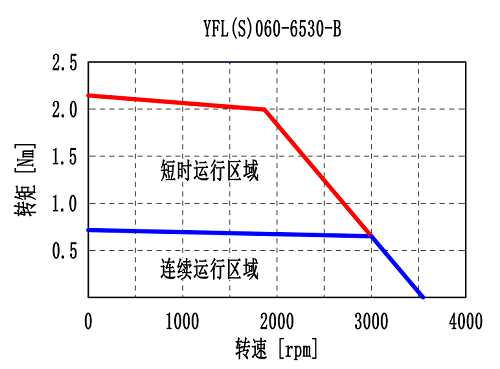

6. 定子外徑60mm無框力矩電機技術參數。

相關資料：

●關于無框力矩電機的安裝，請參考文章《無框力矩電機的安裝技術要求》

●關于無框力矩電機的安全注意事項，請參考文章《無框力矩電機的安全注意事項》

●我司也提供非標電機定制和非標減速電機定制。
